今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

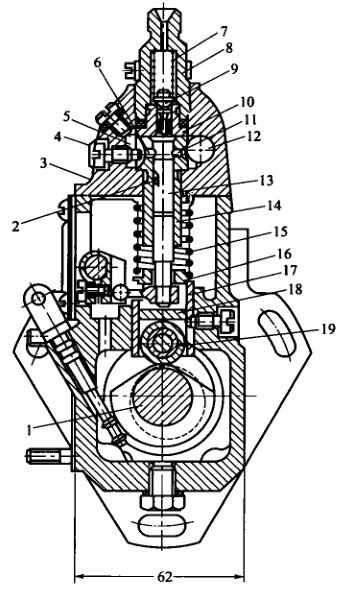

   I号喷油泵的分泵构造图

1-直流高压液压管管接头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵弹黄; 8-油门支撑杆;  9-上下修改臂; 10-凸轮轴轴; 11-紧固接盘; 12-输油管线管线泵剪力轮; 13-输油管线管线泵; 15-放油螺塞; 16-手液压油泵;  17-安装驱动盘; 18-从动盘; 19-外壳; 20-滑套; 21-校核弹黄; 22-剩余油量修改螺柱; 23-怠速限位开关器螺柱; 24-迅速限位开关器螺柱; 25-控速器手柄; 26-控速器弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总程的主要是做用是担保喷油进行每时每刻的确切无误性，面对多缸静音机认为，需要担保各缸喷油每时每刻的一样的性。起担保用途的部件是滚珠下方到調整混凝土垫块上平面图的非常H。当喷高压油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆对地址必然时，H越大，齿轮泵关闭程序进油孔的每时每刻早一些，喷油进行每时每刻也早一些。反过来，H越小，喷油进行每时每刻越延时。因要会根据制作和测试来定比较好的滚珠体操作非常H，以担保喷油进行每时每刻的确切无误性。

1-气缸轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-导航定位螺丝; 5-回油道; 6-回油孔; 7-很油阀压缩弹黄; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵压缩弹黄; 16-压缩弹黄座; 17-挺柱体:; 18-垫铁; 19-压轮

  而言多缸机，各分泵的H值应等于。改变垫件在喷助力泵出厂的时均已调好，不宜随便对换。垫件是用耐磨性能的材料制做相结行热工作以上升强度，于是施用中不宜磨坏。如长时段施用后磨坏较多，可换面施用。

  喷真空泵泵体分上俩个分，喷真空泵上体用在安裝轴向注塞泵泵偶件及很油阀偶件，下身用在安裝气缸轴、滑动体和输真空泵等。泵体前侧中心都有检视窗孔，若要全面检查调低提供的发动机转速。下方有检视汽油机油面的检视孔。喷真空泵上体含有一点油道，与各轴向注塞泵泵套筒且外边的马蹄形油槽连通。马蹄形油槽则与轴向注塞泵泵套筒上的进、回油孔连通。由输真空泵供来的舒张压油实现进软管连接线头步入油道中。油道中的汽油重压由装在回软管连接线头内的回油阀管控，一的标准维持在5～10kPa空间内。液压过低，在轴向注塞泵泵下行速度时，汽油不急剧实现进油孔步入轴向注塞泵泵顶部油腔。当发动机转速频繁而使液压上升时，少量的汽油会顶开回油阀流通量汽油细滤器中。
